Pallställs golvankare: Hur rackförankring stöder lagerstabilitet

Golvankare för pallställ är små komponenter, men de spelar en viktig roll för att ansluta en upprätt ram till lagergolvet. Ett pallställsystem förlitar sig inte bara på sina stålpelare och -balkar. Stället behöver också en stabil anslutning till det bärande golvet så att hela strukturen kan fungera som den är designad.

Golvförankring bör därför betraktas som en del av hela ställningsstrukturen snarare än som en isolerad installationsdetalj. Tillståndet för betonggolvet, bottenplattan, förankringsanslutningen, rackinriktningen och den omgivande driftsmiljön kan alla påverka kvaliteten på förankringsanslutningen.

Den här guiden förklarar pallställets golvankares roll, hur de fungerar med basplattor, vad lageroperatörer bör inspektera och vad man bör tänka på när man planerar eller modifierar ett pallställssystem.

Vad är pallställsgolvankare?

Golvankare för pallställ är fästkomponenter som används för att ansluta stativet och dess basplatta till lagergolvet.

Den upprättstående ramen överför strukturella krafter mot botten av stativet. Basplattan tillhandahåller anslutningsytan i botten av stolpen, medan ankaret förbinder denna enhet med betonggolvet.

I en typisk pallställstruktur kan förhållandet förstås som:

Rackram → Upprätt → Basplatta → Golvankare → Betonggolv

Varje del har sin egen funktion, men de fungerar tillsammans som en del av den kompletta rackstrukturen.

Varför är pallställ förankrade i golvet?

Förankring hjälper till att bibehålla den avsedda positionen för ställningen i förhållande till lagergolvet. Det är särskilt viktigt för racksystem som utsätts för regelbunden gaffeltruckaktivitet, pallhantering, lastning, lossning och andra lagerrörelser.

En korrekt utformad och installerad förankringskoppling kan hjälpa:

• Håll rackarna placerade som avsett.
• Minska oönskade rörelser av stativet.
• Anslut stativramen till stödgolvet.
• Stöd stabiliteten hos hela rackenheten.
• Upprätthåll det avsedda förhållandet mellan rackkomponenterna.

Förankring ersätter inte korrekt rackdesign eller korrekta arbetsmetoder. Det är en del av det övergripande struktursystemet.

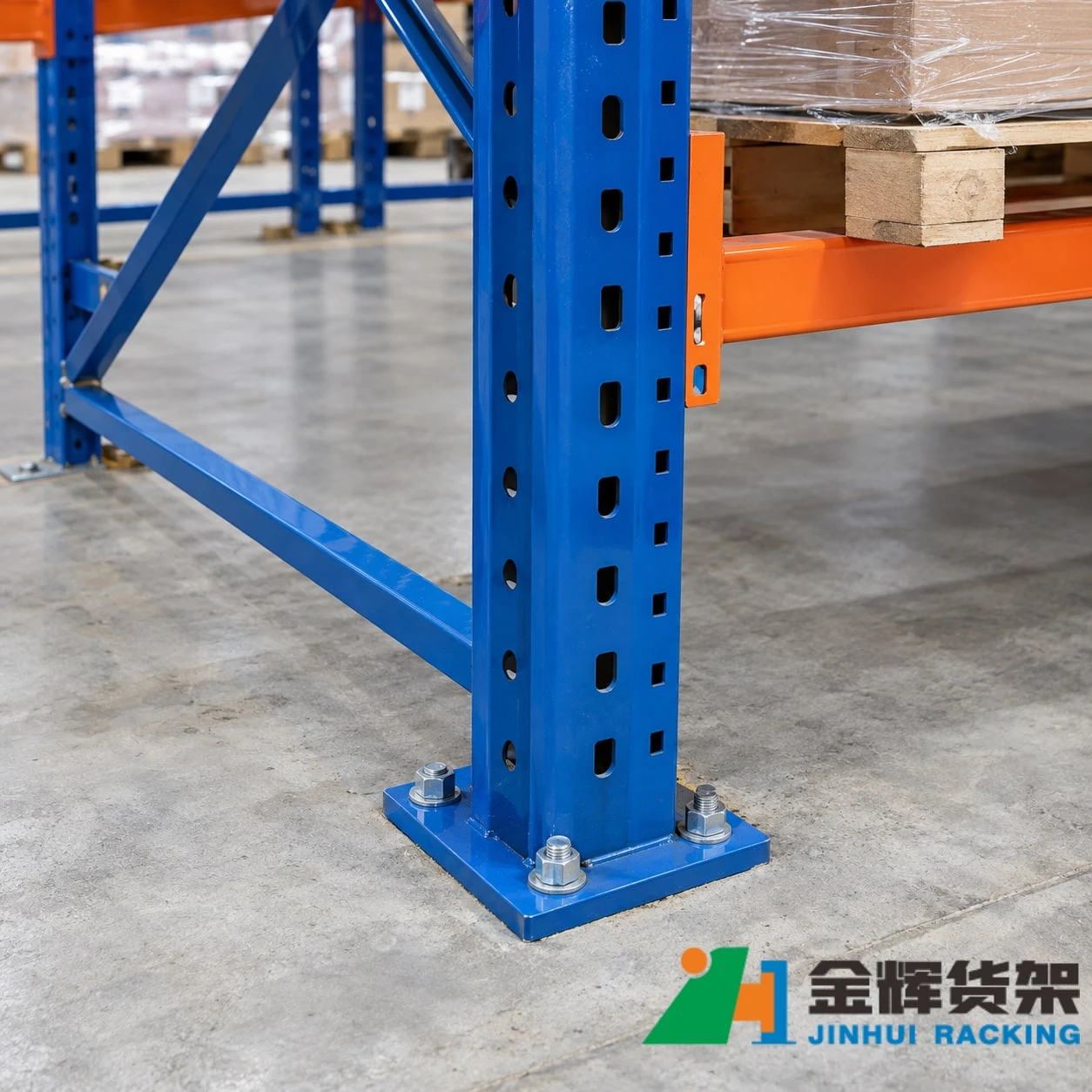

Hur golvankare fungerar med bottenplattor för pallställ

Basplattan är placerad i botten av den upprättstående pelaren och utgör gränssnittet mellan stålställsramen och lagergolvet.

Golvankare passerar genom eller ansluts till basplattan enligt rackdesignen och fäster racket i betonggolvet.

Detta gör att ett problem med bottenplattan eller golvet också kan påverka förankringsanslutningen. Ett lager bör därför inspektera ankaret och den omgivande basytan tillsammans istället för att bara kontrollera om en bult är fysiskt närvarande.

Golvankare kontra basplatta: Vad är skillnaden?

Dessa komponenter bör beaktas tillsammans när man utvärderar ställningens stabilitet. Ett starkt ankare kan inte kompensera för ett olämpligt golvskick eller en skadad bottenplatta.

Varför betonggolvsförhållanden är viktiga

Prestanda hos ett golvankare beror delvis på tillståndet hos betongen i vilken det installeras.

Innan du installerar eller modifierar ett pallställssystem bör lagergolvet utvärderas för förhållanden som kan påverka förankringsanslutningen. Relevanta faktorer kan vara betongskick, golvskador, sprickor, tjocklek, jämnhet och golvets lämplighet för den föreslagna ställningsinstallationen.

Befintliga lager kan ha områden där golvet har skadats av gaffeltruckar, tidigare konstruktion, kemikalieexponering, tung utrustning eller andra operationer. Dessa tillstånd bör inte automatiskt behandlas som lämpliga för ställningsförankring.

När golvförhållandena är osäkra bör rackleverantören eller en lämpligt kvalificerad fackman se över installationskraven.

Var är golvankare installerade på ett pallställ?

Ankare är normalt förknippade med bottenplattorna i botten av de upprättstående ramarna. Deras exakta position och kvantitet beror på rackdesignen och förankringskraven.

Förankringsplatserna bör matcha den godkända rackkonfigurationen. Lagerpersonal bör inte flytta ankarpunkter enbart för att undvika golvskador, sprickor, inbyggda tjänster eller andra hinder utan att granska den föreslagna ändringen.

Förankringsarrangemanget är en del av förhållandet mellan stativramen och golvet, så ändringar bör behandlas som strukturella ändringar snarare än enkla installationsjusteringar.

Hur rackinriktning relaterar till golvförankring

Förankring och ställningsinriktning är nära relaterade under installationen.

Ett ställ bör placeras och riktas in enligt den godkända layouten innan det slutliga förankringsvillkoret fastställs. Om ramen inte är korrekt placerad kan en förankring på fel plats göra senare korrigering svårare.

Efter installationen bör stativet kontrolleras för att bekräfta att de upprättstående ramarna förblir korrekt placerade och att förankringsanslutningen är säker.

Detta är särskilt viktigt när flera rackrader är installerade i ett stort lager. Små positioneringsfel kan bli mer märkbara när de upprepas över långa rader.

Vad kan orsaka att pallställsankare lossnar?

Golvankare kan utsättas för olika driftsförhållanden under ett racksystems livslängd.

Potentiella orsaker till ankarproblem inkluderar:

• Gaffeltruck stöt nära ställningen upprätt.
• Skador på bottenplattan eller omgivande betong.
• Felaktig installation.
• Ändringar av rackstrukturen.
• Försämring av lagergolvet.
• Upprepade vibrationer eller operativa rörelser.
• Obehörig ändring eller reparation.

Ett löst ankare ska inte bara dras åt utan att först fundera på varför det lossnade. Om den omgivande bottenplattan, betongen eller stolpen också har skadats, kan hela området kräva ytterligare utvärdering.

Hur man inspekterar pallställets golvankare

Rutinmässiga visuella kontroller kan hjälpa lagerpersonalen att identifiera uppenbara förankringsproblem innan de blir allvarligare.

Under en inspektion, kontrollera:

• Om nödvändiga ankare finns.
• Oavsett om synliga ankarkomponenter verkar lösa eller skadade.
• Om bottenplattan är synligt förvriden.
• Om betongen runt ankaret visar skador.
• Om det finns tecken på en gaffeltruckpåverkan.
• Om stolpen verkar förskjuten från avsedd position.
• Om obehöriga ändringar har gjorts.

Inspektionen bör inte begränsas till själva ankaret. Den omgivande basplattan, stående, betong och närliggande stativkomponenter bör också undersökas.

Hur ser ett skadat pallställsankare ut?

Synliga tecken på ett potentiellt förankringsproblem kan vara ett saknat ankare, en uppenbarligen lös komponent, skador runt bottenplattan, sprucken eller trasig betong nära ankaret eller synlig rörelse av stolpen från dess avsedda position.

Men inte alla förankringsproblem kan identifieras enbart från en visuell inspektion. Om tillståndet för ett ankare eller dess omgivande betong är osäkert, bör ställningen utvärderas enligt tillverkarens krav eller av en kvalificerad fackman.

Lagerpersonal bör undvika att anta att ett ankare är säkert bara för att det fortfarande är fysiskt närvarande.

Vad ska du göra om ett rackankare är skadat?

Om ett ankare eller den omgivande basytan verkar skadad, bör det drabbade stället bedömas innan normal drift fortsätter på ett sätt som kan förvärra tillståndet.

Improvisera inte ett ersättningsankare, borra inte ett nytt hål bredvid det befintliga hålet, svetsa bottenplattan eller gör en annan strukturell modifiering utan lämpligt tekniskt godkännande.

Den korrekta reparationen beror på rackdesign, ankararrangemang, betongskick, typ av skada och tillämpliga tekniska krav.

Golvankare och gaffeltruckpåverkan

Gaffeltruckpåverkan är en av de driftshändelser som kan påverka den nedre delen av ett pallställ.

En stöt som bara verkar ha påverkat en stående kan också ha påverkat basplattan, ankaret, betongen eller inriktningen av stativramen.

Av denna anledning bör efter-kollisionsinspektion omfatta hela det nedre anslutningsområdet istället för att stanna vid den synligt skadade ståldelen.

Lagerteam bör också rapportera rackpåverkan omedelbart istället för att vänta på nästa planerade inspektion.

Kan golvankare flyttas under renovering av lager?

Lagerrenoveringsprojekt innebär ibland förändringar av golvlayouter, utrustning, transportörer, dörrar, produktionsområden eller trafikleder.

Om ett befintligt pallställ behöver flyttas, bör det ursprungliga ankararrangemanget inte bara dupliceras i en ny position utan att se över de nya installationsvillkoren.

Den nya platsen kan ha olika golvförhållanden, byggnadsbegränsningar, rackdimensioner eller driftskrav. Racket bör återinstalleras enligt kraven i den nya konfigurationen.

Golvförankring vid utbyggnad av ett befintligt stativsystem

Att lägga till ställfack till ett befintligt lager kan också kräva en översyn av golvförankringsförhållandena.

Den nya racksektionen bör behandlas som en del av den planerade rackkonfigurationen snarare än som en oberoende förlängning som kan fästas varhelst det finns golvyta.

Innan expansion, granska:

• Befintlig racklayout
• Nya rackmått
• Upprättstående lägen
• Basplattans lägen
• Golvets skick
• Gaffeltrucktrafik
• Nödvändiga tillstånd
• Kompatibilitet med den befintliga rackkonfigurationen

Detta tillvägagångssätt hjälper till att säkerställa att expansionen förblir konsistent med den övergripande designen för lagerlagring.

Vanliga förankringsmisstag för pallställ

Ignorera betonggolvets skick

Ett ankare är bara så användbart som det stödjande underlaget tillåter. Skadad eller olämplig betong bör utvärderas före installation.

Använda ett ankare utan att bekräfta kompatibilitet

Ett visuellt liknande ankare är inte automatiskt lämpligt för ett speciellt stativ och golvtillstånd. Förankringskomponenter bör följa de godkända konstruktionskraven.

Borra runt ett befintligt problem utan granskning

Att flytta ett ankarhål för att undvika sprickor eller hinder kan ändra den avsedda anslutningen. Sådana ändringar bör ses över före installation.

Kontrollerar bulten men ignorerar bottenplattan

Ett synligt ankare garanterar inte att hela bottenanslutningen är i gott skick. Bottenplattan, stående och omgivande betong bör också inspekteras.

Ignorera ankarskador efter en gaffeltruckkrock

En stöt nära botten av en stolpe kan påverka mer än det synliga stålet. Ankaret och betonganslutningen bör också kontrolleras.

Byte av skadade ankare med improviserad hårdvara

Strukturella rackkomponenter och deras fästsystem bör ersättas med kompatibla komponenter snarare än improviserade alternativ.

Kontrolllista för inspektion av pallställ Golvankare

• Kontrollera att nödvändiga ankare finns.
• Leta efter synliga skador eller löshet.
• Inspektera basplattan runt varje ankare.
• Kontrollera den omgivande betongen för synliga skador.
• Leta efter tecken på gaffeltruckpåverkan.
• Kontrollera om stolpen förblir korrekt placerad.
• Rapportera saknade eller skadade ankare omgående.
• Gör inga obehöriga ändringar av ankaret.
• Använd lämpliga ersättningskomponenter när reparationer krävs.
• Gå igenom betydande ställningsförändringar innan du ändrar förankringsarrangemanget.

Hur golvförankring passar in i ett komplett pallställssystem

Golvförankring är bara en del av ett komplett system för pallställ. Upprättstående ramar, balkar, stag, bottenplattor, ankare, pallar och lagergolvet samverkar inom den övergripande rackstrukturen.

Av denna anledning bör rackplanering överväga hela installationen snarare än att välja förankringskomponenter separat i slutet av ett projekt.

JINHUIs pallställslösningar kan utformas utifrån lagerdimensioner, pallkrav, lagringsförhållanden och-projektspecifika krav.

Utforska JINHUI Warehouse Pall Rack Solutions.

Vanliga frågor om pallställsgolvankare

Varför behöver pallställ golvankare?

Golvankare förbinder stativets bottenplattor och upprättstående ramar till lagergolvet och hjälper till att bibehålla den avsedda positionen för stativstrukturen.

Är golvankare detsamma som pallställs bottenplattor?

Nej. Basplattan är en del av botten av den upprättstående ramen, medan golvankaret tillhandahåller fästförbindelsen mellan stativenheten och golvet.

Kan ett skadat rackankare helt enkelt dras åt?

Inte nödvändigtvis. Om ett ankare är löst eller skadat bör den omgivande bottenplattan, betongen, stående och orsaken till problemet också utvärderas.

Kan jag borra ett nytt ankarhål om den ursprungliga platsen är skadad?

Gör inte denna ändring utan lämplig teknisk granskning. Om du ändrar ankarplatsen kan det påverka den avsedda anslutningen från rack-till-golv.

Avgör ett golvankare rackets totala lastkapacitet?

Nej. Rackprestanda beror på den kompletta konstruerade konfigurationen, inklusive upprättstående ramar, balkar, anslutningar, förankring, dimensioner, belastningsförhållanden och golvkrav.

Planera anslutningen från rack-till-golv som en del av det kompletta systemet

Golvankare för pallställ ger den viktiga kopplingen mellan ställningsstrukturen och lagergolvet. Deras prestanda beror inte bara på själva ankaret utan också på bottenplattan, den stående ramen, betongens skick, installationsarrangemanget och driftsmiljön.

För nya installationer, lagerutbyggnader, flyttningar och reparationer bör förankringsarrangemanget betraktas som en del av den kompletta rackdesignen. Regelbunden inspektion kan också hjälpa till att identifiera synliga problem som skadade ankare, skadad betong eller förskjutna stativbaser.

JINHUI Rack tillhandahåller pallställslösningar för lager för olika lagringskrav och lagerförhållanden. För en projektspecifik rekommendation, ange din lagerlayout, pallinformation, lagringskrav och driftsförhållanden.
