När lagerverksamheten blir mer krävande, letar företag efter sätt att lagra fler pallar, minska onödig hantering och förbättra lagerkontrollen. Traditionella pallställ är mycket beroende av gaffeltruckar och manuell koordinering, medan ett automatiserat lagrings- och hämtningssystem (ASRS) använder automatiserad utrustning och programvara för att flytta varor mellan lagrings- och hämtningspunkter.
ASRS-ställ är inte bara ett högre pallställ. Det är en del av ett integrerat lagersystem som kombinerar lagerstrukturer, automatiserad hanteringsutrustning, kontrollprogramvara och lagerinformation. Att förstå hur dessa element fungerar tillsammans hjälper lageroperatörer att avgöra om automatisering passar deras lagrings- och genomströmningskrav.
Den här guiden förklarar huvudkomponenterna i ett ASRS-hyllsystem, hur palllagring och hämtning fungerar, vilka driftsförhållanden som gynnar automatisering och vad företag bör utvärdera innan de planerar ett automatiserat lager.

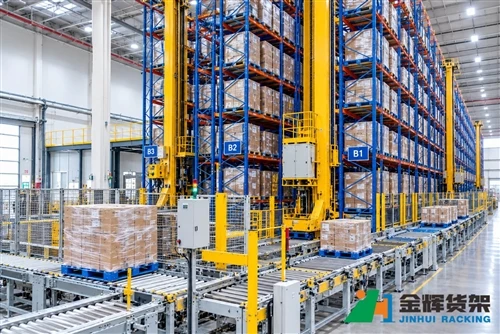

Vad är ett ASRS-racksystem?
ASRS står för Automated Storage and Retrieval System. Det är en lagerlösning som använder automatiserad utrustning för att placera varor på anvisade lagerplatser och hämta dem vid behov.
I en pall-baserad ASRS tillhandahåller hög-hyllor de fysiska lagringsplatserna. Utrustning som staplingskranar eller automatiserade skyttelsystem flyttar pallar genom lagringsstrukturen, medan transportörer eller annan överföringsutrustning kopplar ihop lagringsverksamheten med inkommande och utgående områden.
Programvaran koordinerar lagringsplatser, lagerregister och utrustningsrörelser. Beroende på projektet kan systemet inkludera ett Warehouse Management System (WMS), ett Warehouse Control System (WCS), streckkods- eller RFID-identifiering och gränssnitt med annan lager- eller företagsprogramvara.
Den exakta konfigurationen beror på pallens egenskaper, nödvändig genomströmning, byggnadsförhållanden, lagerprocesser och den valda automatiseringsnivån.
Hur fungerar automatiserad palllagring?
En automatiserad palllagringsprocess följer vanligtvis en sekvens av identifiering, platstilldelning, mekanisk hantering och lagerbekräftelse. Det detaljerade arbetsflödet varierar beroende på systemdesign och programvaruintegrering.
1. Pallar ange det inkommande området
Varor anländer till en angiven mottagningspunkt och förbereds för automatiserad hantering. Innan de går in i systemet kan pallar behöva uppfylla definierade krav på dimensioner, laststabilitet, vikt och pallens skick.
Dessa kontroller har betydelse eftersom automatiserad utrustning fungerar enligt planerade tillstånd och hanteringsparametrar. En skadad pall eller en instabil last kan avbryta processen eller kräva manuellt ingripande.
2. Pallinformation är identifierad
En streckkod, RFID-tagg eller annan identifieringsmetod kan associera den fysiska pallen med dess lagerpost. Systemet använder den tillgängliga produkt- och orderinformationen för att avgöra hur pallen ska hanteras.
Identifieringskrav bör fastställas under projektering. Lagret behöver konsekventa regler för produktkoder, pall-ID:n och lagerdata så att fysiska rörelser motsvarar de korrekta digitala posterna.
3. Systemet tilldelar en lagringsplats
Baserat på de konfigurerade lagringsreglerna och tillgängliga platser, bestämmer lagerprogramvaran var pallen ska lagras. Beroende på systemet kan tilldelningsregler beakta produktegenskaper, lagerstatus, lagringsbegränsningar och driftsprioriteringar.
Den tilldelade platsen måste vara kompatibel med pallen och lagringssystemet. Systemet behöver också korrekt information om tillgängliga positioner för att undvika att tilldela en plats som redan är upptagen eller på annat sätt otillgänglig.
4. Automatiserad utrustning flyttar pallen till förvaring
En staplingskran eller annan automatiserad hanteringsutrustning transporterar pallen till dess avsedda position. Inredningsstrukturen tillhandahåller förvaringsplatserna, medan utrustningen följer rörelseinstruktionerna från styrsystemet.
I en kranbaserad-installation färdas utrustningen längs den relevanta gången och lyfter eller sänker lasten till önskad nivå. Andra ASRS-konfigurationer använder skyttelteknologi eller olika automatiserade mekanismer som passar deras lagringsarrangemang.
5. Lager- och platsposter uppdateras
Efter att en lagringsrörelse har bekräftats uppdaterar programvaran pallens registrerade plats. Detta hjälper lagerpersonal och anslutna system att identifiera var inventarier förväntas lagras.
Tillförlitliga register är beroende av korrekt identifiering, kommunikation mellan systemen och bekräftelse på att utrustningsrörelser har genomförts framgångsrikt. Programvaran ensam kan inte kompensera för inkonsekvent märkning eller felaktiga driftsdata.
Hur fungerar hämtningsprocessen?
Hämtning följer i allmänhet den omvända sekvensen, som börjar med en begäran om en viss pall eller inventeringsartikel.
- Begäran om hämtning:Lagersystemet får en instruktion om att hämta erforderlig pall.
- Platsbekräftelse:Programvaran identifierar den registrerade lagringspositionen och kontrollerar relevant lagerinformation.
- Automatisk rörelse:Staplingskranen eller skyttelutrustningen åker till anvisad plats och hämtar pallen.
- Överföring till avsändning:Pallen överförs till en utgående transportör, mellanstation eller annan definierad överlämningsplats.
- Transaktionsbekräftelse:Lagerposten uppdateras enligt systemets bekräftelseprocess.
Den hämtade pallen kan sedan gå vidare till orderberedning, produktion, leverans eller annan lagerdrift. Konstruktionen ska säkerställa att lagringssystemet och nedströmsprocessen kan hantera den förväntade rörelsevolymen.
Nyckelkomponenter i ett ASRS-ställsystem
Ett ASRS-projekt sammanför strukturella, mekaniska, elektriska och mjukvaruelement. Varje komponent har sin egen roll och det övergripande systemet måste utformas som en integrerad lösning.
| Komponent | Huvudfunktion | Planeringsövervägande |
|---|---|---|
| Ställkonstruktion | Tillhandahåller de fysiska lagringsplatserna för pallar eller andra enhetslaster. | Rackgeometri, belastningskrav, byggnadsförhållanden och utrustningskompatibilitet. |
| Staplingskran | Flyttar laster vertikalt och horisontellt mellan överföringspunkter och lagringsplatser. | Resvägar, lyftkrav, gångkonfiguration och förväntad genomströmning. |
| Skyttelutrustning | Flyttar laster inom ett kompatibelt automatiserat lagringsarrangemang. | Lagringskonfiguration, pallkompatibilitet, rörelselogik och systemgränssnitt. |
| Transportörsystem | Överför pallar mellan mottagnings-, lagrings- och avsändningsområden. | Palldimensioner, överföringspunkter, trafikflöde och uppströms eller nedströms kapacitet. |
| Warehouse Management System (WMS) | Hanterar lagerinformation, lagertilldelningar och lagertransaktioner. | Inventeringsregler, platsdata, orderprocesser och mjukvaruintegrering. |
| Warehouse Control System (WCS) | Koordinerar automatiserade utrustningsrörelser och kontrollsekvenser. | Utrustningskommunikation, rörelselogik, statusåterkoppling och undantagshantering. |
| Identifieringsanordningar | Identifiera pallar och associera fysiska varor med digitala register. | Etikettplacering, skanningsförhållanden, datanoggrannhet och identifieringsstandarder. |
Inte varje ASRS-installation använder samma utrustningskombination. Komponenterna bör väljas enligt den lagringsmetod som krävs, hanteringsprocess och systemarkitektur.
ASRS-ställ kontra konventionella pallställ
Konventionella pallställ och ASRS tjänar olika operativa behov. Konventionella system är vanligtvis beroende av gaffeltruckar och lagerpersonal för att placera och hämta pallar. ASRS använder automatiserad utrustning för att utföra definierade lagrings- och hämtningsrörelser.
| Jämförelsefaktor | Konventionella pallställ | ASRS-ställ |
|---|---|---|
| Pallhantering | Utförs vanligtvis av truckförare. | Utförs av automatiserad utrustning inom det designade arbetsflödet. |
| Lagringsplatskontroll | Kan förlita sig på manuella procedurer, ett WMS eller en kombination. | Vanligtvis koordineras genom integrerad mjukvara och utrustningskontroller. |
| Bygg- och utrustningskrav | Beror på racklayout, gaffeltruckdrift och platsförhållanden. | Kräver kompatibilitet mellan hyllor, automatiserad utrustning, kontroller och byggnadsförhållanden. |
| Operativ flexibilitet | Ändringar kan vara relativt enkla när rackdesignen tillåter. | Förändringar kan kräva granskning av programvara, utrustning och-systemkapacitet. |
| Initial investering | Generellt lägre när endast konventionell inredning och grundläggande hanteringsutrustning krävs. | Vanligtvis högre eftersom automationsutrustning, mjukvara, integration och driftsättning är inblandade. |
| Bästa-passform | Verksamheter som prioriterar direkt åtkomst, flexibilitet eller enklare hanteringsarrangemang. | Verksamheter med lämpliga, repeterbara flöden och ett affärscase för automatiserad hantering. |
Automation är inte automatiskt det bättre valet för varje lager. Rätt beslut beror på lagringskrav, hanteringsvolym, arbetstillgänglighet, byggnadsbegränsningar, integrationsbehov och förväntad ekonomisk avkastning.
När bör ett lager överväga ASRS?
ASRS kan vara värt att utvärdera när ett lager har tydliga driftskrav som kan dra nytta av automatiserad lagring och hämtning.
Hög-volym, repeterbara pallrörelser
Anläggningar som regelbundet flyttar betydande kvantiteter av pallat gods mellan mottagning, lagring och avsändning kan dra nytta av en mer samordnad hanteringsprocess. Systemet måste fortfarande dimensioneras kring faktisk topp- och genomsnittlig efterfrågan, snarare än en antagen genomströmningssiffra.
Begränsat golvyta eller ett behov av att använda byggnadshöjd
Där byggnads- och driftsförhållandena tillåter kan ett automatiskt hög-förvaringsarrangemang använda vertikalt utrymme och minska beroendet av konventionella gaffeltruckgångar. Den uppnådda lagringstätheten beror dock på rackgeometri, utrustningskrav, brandskydd, byggnadstjänster och åtkomstbehov.
Efterfrågan på mer konsekvent kontroll av lagerlokalisering
Automatiserad lagring i kombination med lämplig programvara kan hjälpa till att koordinera lagerplatser och utrustningsrörelser. Detta är särskilt relevant när ett lager behöver konsekventa transaktionsregister och tydligt definierade materialflöden.
Arbets- eller hanteringsbegränsningar
Företag som har svårigheter att bemanna repetitivt material-kan undersöka automatisering som en del av en bredare verksamhetsplan. Affärsfallet bör ta hänsyn till underhåll, teknisk support, driftstopp och de färdigheter som behövs för att driva systemet.
Anläggningar med definierade materialflöden
ASRS är lättare att planera när inkommande och utgående processer, palltyper, lagerregler och nedströmsoperationer är tillräckligt förstådda. Mycket varierande belastningar eller ofta föränderliga processer kan kräva ytterligare flexibilitet i systemdesignen.
Vilka typer av ASRS kan passa olika operationer?
ASRS är en bred kategori snarare än en specifik maskin- eller rackdesign. Olika konfigurationer är avsedda för olika lasttyper och lagringsprocesser.
- Enhet-ladda ASRS:Designad för hantering av hela pallar eller andra stora enhetslaster, ofta med hjälp av automatiserade kranar och-högställ.
- Shuttle-baserad ASRS:Använder automatiserad skyttelutrustning inom en kompatibel lagringsstruktur och kan passa verksamheter som söker tät lagring och automatiserad pallförflyttning.
- Mini-ladda ASRS:Används vanligtvis för mindre laster som väskor, kartonger eller soptunnor snarare än konventionella fulla pallar.
- Flera-skyttelsystem:Använd skyttelutrustning för att stödja hög-förflyttning av mindre laster i lämplig lagring och beställning-.
- Fyra-skyttelsystem:Använd skyttelfordon som kan röra sig i flera riktningar inom ett designat förvaringsarrangemang.
Systemens namn och kapacitet kan variera beroende på leverantör. Bekräfta avsedd lasttyp, utrustningsarrangemang, antaganden om genomströmning och lagringsmetod innan du jämför föreslagna lösningar.
Vad bör utvärderas innan ett ASRS-lager designas?
Framgångsrik automatiseringsplanering börjar med exakta driftsdata. Innan du väljer utrustning, fastställa vad systemet behöver lagra, hur ofta varor flyttar och hur lagret ansluter till resten av verksamheten.
Pallmått och lastegenskaper
Dokumentera palllängd, bredd, lasthöjd, maximal vikt, pallens skick och laststabilitet. Om flera palltyper används, identifiera deras proportioner och hanteringsbegränsningar.
Lagringskapacitet och genomströmning
Bestäm antalet lagringspositioner som krävs och förväntade inkommande och utgående rörelser. Enbart den genomsnittliga dagliga volymen representerar kanske inte de mest trafikerade driftsperioderna, så toppefterfrågan och krav på återhämtning bör också beaktas.
Byggnads- och tomtförhållanden
Granska det tillgängliga fotavtrycket, fri höjd, golvets skick, pelare, dörrar, lastutrymmen, byggnadstjänster och tillämpliga lokala krav. Byggnaden måste rymma den föreslagna rackstrukturen och den utrustning som fungerar inom eller bredvid den.
Programvara och systemintegration
Definiera hur ASRS ska utbyta data med befintlig lager- eller företagsprogramvara. Tydliggöra ansvar för inventarier, orderinstruktioner, utrustningskommandon, statusmeddelanden, felhantering och återställning efter avbrott.
Underhåll och beredskapsplanering
Automatiserad utrustning behöver planerat underhåll, lämpliga reservdelar, teknisk support och rutiner för hantering av fel. Tänk på hur lagret kommer att reagera om en transportör, kran, skyttel eller mjukvarugränssnitt blir otillgängligt.
Total projektkostnad och avkastning på investeringen
Bedöm hela projektet snarare än rackstrukturen ensam. Utvärderingen kan omfatta lagringsutrustning, transportörer, kontroller, mjukvara, integration, installation, driftsättning, utbildning, underhåll, energianvändning och framtida modifieringar.
Jämför dessa kostnader med realistiska driftsfördelar, med hjälp av dokumenterade antaganden om arbetskraft, hanteringsvolym, utrymmesutnyttjande, lagerprocesser och utrustningstillgänglighet. Undvik att lita på generiska besparingsprocenter utan projektspecifika-bevis.
Ett ASRS-lager integrerar hög-pallställ, automatiserad hanteringsutrustning, transportörer och kontrollprogramvara för att koordinera palllagring och hämtning.
Vanliga ASRS-planeringsmisstag
Fokus på lagringstäthet ensam
Fler lagringsplatser betyder inte nödvändigtvis bättre lagerprestanda. Designen måste också stödja erforderlig genomströmning, palltillgänglighet, underhållsåtkomst och nedströms materialflöde.
Underskattar pallvariation
Skillnader i pallstorlek, vikt, skick eller laststabilitet kan påverka automatiserad hantering. Definiera acceptabla lastegenskaper och undantag innan du slutför systemdesignen.
Behandla programvara som en separat eftertanke
Lagerdata, lagringsregler, utrustningskommandon och bekräftelseprocesser måste fungera tillsammans. Sen integrationsplanering kan skapa förändringar som kan undvikas under implementeringen.
Ignorera nedströms flaskhalsar
En ASRS kan hämta pallar effektivt, men trängsel kan fortfarande uppstå om transportörer, ställplatser, plockstationer eller utskickningsoperationer inte kan hantera utmatningen.
Misslyckas med att planera för fel och återställning
Utrustningsavbrott är ett operativt övervägande i alla automatiserade anläggningar. Fastställ hur fel kommer att upptäckas, vem som kommer att svara, hur påverkad inventering kommer att spåras och hur verksamheten kommer att återupptas på ett säkert sätt.
Hur man startar ett ASRS rack-projekt
En strukturerad planeringsprocess hjälper till att anpassa det fysiska lagringssystemet till lagerverksamheten.
- Definiera verksamhetsmålet:Identifiera om prioriteringen är lagringskapacitet, hanteringskapacitet, lagerkontroll, arbetsplanering eller en kombination.
- Samla in lager- och palldata:Dokumentera byggnadsdimensioner, platsbegränsningar, pallegenskaper, lagringsvolym och rörelsekrav.
- Kartlägga inkommande och utgående arbetsflöden:Identifiera hur varor anländer, var de identifieras, hur de kommer in i lager och vart hämtade pallar behöver ta vägen.
- Utvärdera lämpliga automationskonfigurationer:Jämför utrustning och lagringsarrangemang mot den faktiska lasttypen, kapaciteten och driftprocessen.
- Definiera mjukvaruintegration:Upprätta datagränssnitt, lagringsregler, utrustningskontroller och ansvar för hantering av undantag-.
- Granska hela projektets omfattning:Bekräfta krav på teknik, utrustningsförsörjning, installation, driftsättning, utbildning, underhåll och support.
- Validera den föreslagna designen:Granska layoutritningar, driftförutsättningar, tekniska gränssnitt, säkerhetskrav och acceptanskriterier innan du beställer.
För en skräddarsydd lösning kommer leverantören i allmänhet att behöva lagerlayout, palldimensioner, maximal lastvikt, nödvändiga lagringspositioner, förväntade pallrörelser och information om befintlig lagerprogramvara.
Utforska JINHUI ASRS lagringslösningar
ASRS-projekt kräver att lagringsstrukturen, hanteringsutrustningen, styrmjukvaran och lagerprocessen planeras som ett koordinerat system. Den lämpliga konfigurationen beror på varorna som lagras, den erforderliga rörelsevolymen, tillgängligt byggnadsutrymme och graden av automatisering som behövs.
JINHUI tillhandahåller automatiserade lagerlagringslösningar för olika lagringskrav. Företag som planerar en ny automatiserad anläggning eller uppgraderar ett befintligt lager kan granska de tillgängliga konfigurationerna och diskutera projektkrav med leverantören.
Utforska JINHUI ASRS-lagringssystemför att granska alternativ för automatiserade lagringslösningar.
När du begär en projektdiskussion, förbered dina lagerritningar, pallspecifikationer, mållagringskapacitet, förväntade inkommande och utgående rörelser och aktuella programvarukrav. Dessa detaljer hjälper till att skapa en praktisk utgångspunkt för systemplanering.
